华立DTZ545三相四线智能电表电量查询图解

   华立电表DTZ545电量查询不会操作,那么要如何看懂智能电表的显示内容呢?智能电表显示内容都能显示哪些参数呢?电量查询又如何查看呢?下面,以华立DTZ545三相四线智能电表为例,小编就为大家讲一讲智能电表的显示内容图解以及电量查询的方式吧!

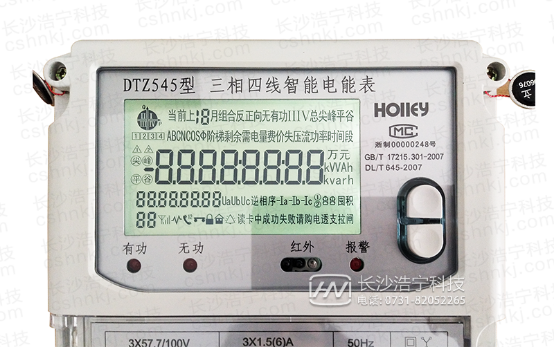

上图为华立DTZ545三相四线智能电表显示屏,如图所示电表各符号含义分别为:
1. 液晶屏左上角显示内容为“”此为象限符号,“Ⅰ、Ⅱ、Ⅲ、Ⅳ”分别为一象限、二象限、三象限、四象限;
2. 液晶屏左上角象限符号旁显示内容为“当前上”此为历史月电能显示行,显示本月、上1月、上2月电量数据;
3. 液晶屏第一行“反正向”等,是计量管理数据,及提示性的字符显示,显示出电能方向;
4. 液晶屏第一行最右端显示内容为“总尖峰平谷”,是电表当前运行的费率状态,“总”为总电能、“尖”为1费率、“峰”为2费率、“平”为3费率、“谷”为4费率;
5. 液晶屏正中间显示内容为“”,此为数据显示行,显示各种记录数据及对应的单位符号;
6. 数据显示行下一行“Ua Ub Uc”为各相电压提示行,Ua 、Ub 、UC分别对应A、B、C三相电压,当某项断相时,该相电压字符不显示;当某项失压时,该相电压字符闪烁。具体情况,需要查看电表自检及电网故障信息。
7. 数据显示行下一行中间显示“逆相序”,此为逆相序提示符,当发生逆相序时闪烁显示;
8. 数据显示行下一行右边“-Ia  - Ib  -Ic”三相实时状态指示行,Ia、Ib、Ic分别对应A、B、C三相电流,当某项失流时,该相对应字符闪烁;某项断流时,则不显示;某项功率反向时,显示该相对应符号前的“-”;
9. 数据显示行下一行显示“①②”为主副时段提示功能,①表示当前运用第1时段,②表示当前运用第2时段;
10. 数据显示行下一行显示右边“”为报警标识,“1”为时钟电池低容量报警,“2”为停电抄表电池低容量报警;
11. 液晶屏最下行显示“”为红外通讯指示,如果同时显示“1”表示第1路485通讯,显示“2”表示第2路485通讯;
12. 液晶屏最下行显示“”为编程符号,显示时表示仪表能被编程;
13. 液晶屏最下行显示“”为液晶报警指示,平时不显示,故障时闪烁;
14. 液晶屏左下角显示内容“”此处为数据代码,显示轮显、键显数据在对应数据标识的组成序号,各种组合含义不同。
电表各符号含义都清楚了,那么该如何查询电表当前电量呢?如下图示,在电表的右侧有两个按钮,每按动一次就会显示不同的文字和数字,当电表上显示“当前、正向、有功、总”就可以停止按动,这个数字就是用户所用的总电量。也可以根据显示的“尖”“峰”“平”“谷”的提示,查出分时段所用的电量。

按动电表按键,如图示 液晶屏左下角显示“00.01.00.0000”,最上方显示为“当前  正向 有功 总”时表示当前正向(输入)有功总电量,是电表从开始到这个月所累积的用电总量。

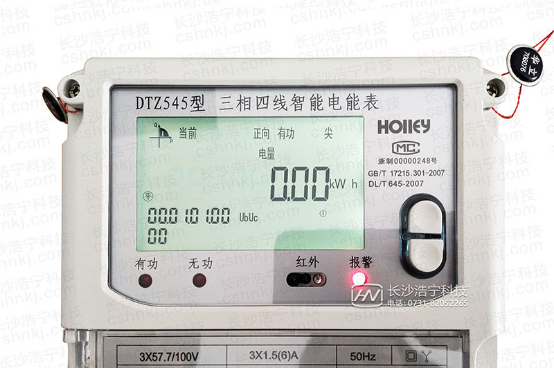

液晶屏左下角显示“00.01.01.0000”,最上方显示“当前 正向 有功 尖”时,表示当前正向(输入)有功尖电量,是电表从开始到这个月所累积的用电尖峰期总量,电费较其他时段最贵。

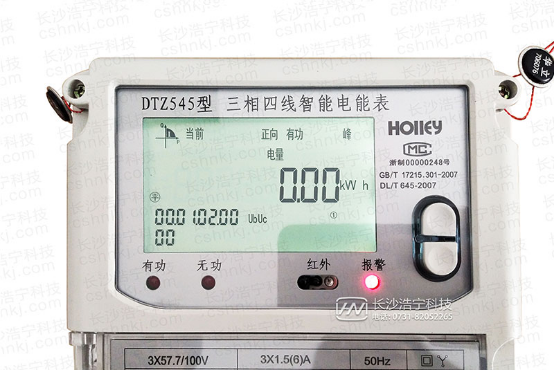

液晶屏左下角显示“00.01.02.0000”,最上方显示“当前 正向 有功 峰”时,表示当前正向(输入)有功峰电量,是电表从开始到这个月所累积的用电高峰期总量,电费较尖电量稍便宜。

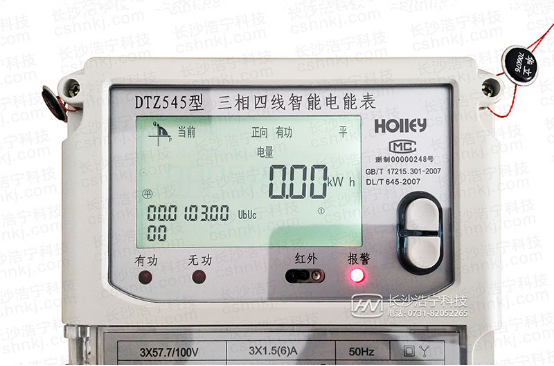

液晶屏左下角显示“00.01.03.0000”,最上方显示“当前 正向 有功 平”时,表示当前正向(输入)有功平电量,是电表从开始到这个月所累积的用电平段期总量,电费较峰电量便宜。

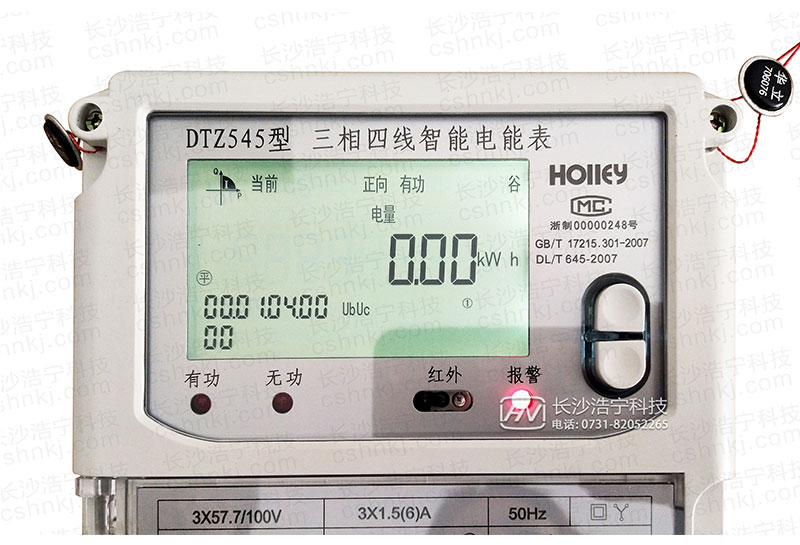

液晶屏左下角显示“00.01.04.0000”,最上方显示“当前 正向 有功 谷”时,表示当前正向(输入)有功谷电量,是电表从开始到这个月所累积的用电低谷期总量,电费最为便宜。
