三相国网表多功能电表怎么看

2022-06-10

三相国网表多功能电表怎么看

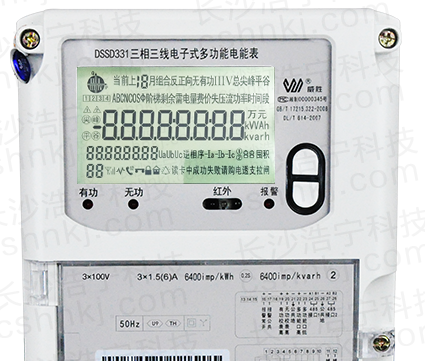

威胜DSSD331-U9三相三线国网表多功能电表不会操作？那么要如何看懂智能电表的显示内容呢？电表上的符号又代表什么含义呢？下面让小编来简单讲解一下。

1. 液晶屏正中间显示内容为“

”，此为数据显示行，显示各种记录数据及对应的单位符号；
2. 液晶屏左上角显示内容为“

”此为象限符号，“Ⅰ、Ⅱ、Ⅲ、Ⅳ”分别为一象限、二象限、三象限、四象限；
3. 液晶屏左上角象限符号旁显示内容为“

”此为历史月电能显示行，显示上 1 ~12”月数据。
4. 液晶屏第一行“反正向”等，是计量管理数据，及提示性的字符显示，显示出电能方向；
5. 液晶屏第一行最右端显示内容为“总尖峰平谷”，是电表当前运行的费率状态，“总”为总电能、“尖”为1费率、“峰”为2费率、“平”为3费率、“谷”为4费率；
6. 数据显示行下一行“Ua Ub Uc”为各相电压提示行，Ua 、Ub 、UC分别对应A、B、C三相电压，当某项断相时，该相电压字符不显示；当某项失压时，该相电压字符闪烁。具体情况，需要查看电表自检及电网故障信息。
7. 数据显示行下方中间显示“逆相序”，此符号为逆相序提示符，当发生逆相序是会闪烁显示。
8. 数据显示行下一行右边“-Ia - Ib -Ic”三相实时状态指示行，Ia、Ib、Ic分别对应A、B、C三相电流，当某项失流时，该相对应字符闪烁；某项断流时，则不显示；某项功率反向时，显示该相对应符号前的“-”；
9. 数据显示行下一行显示“①②”为主副时段提示功能，①表示当前运用第1时段，②表示当前运用第2时段；
10. 数据显示行下一行显示右边“

”为报警标识，“1”为时钟电池低容量报警，“2”为停电抄表电池低容量报警；
11. 液晶屏最下行显示“

”为红外通讯指示，如果同时显示“1”表示第1路485通讯，显示“2”表示第2路485通讯；
12. 液晶屏最下行显示“

”为编程符号，显示时表示仪表能被编程；
13. 液晶屏最下行显示“

”为液晶报警指示，平时不显示，故障时闪烁；
14. 液晶下方显示“

”为密码锁定报警，当对电表编程时，若密码连续出错次数大于等于 3 次后，LCD显示该符号。
以上是小编整理的有关威胜DSSD331-U9电能表显示屏符号含义，更多电表知识请关注长沙浩宁科技官网！
