带互感器三相四线电表接线图

2019-06-06

三相四线电表一般都是要加互感器使用的,一定要配合互感器使用的可以根据电流型号来确定:

一定要加电流互感器的电流规格:5(6)A 、1.5(6)A

可以加电流互感器可以不加互感器的电流规格:10(40)A 、20(80)A 、15(60)A

接下来我们看看三相四线电表接线图,三相四线电表一般有10个孔。10号孔是用来接零线的。我们看看带互感器的三相四线电表到底是怎么接线的吧

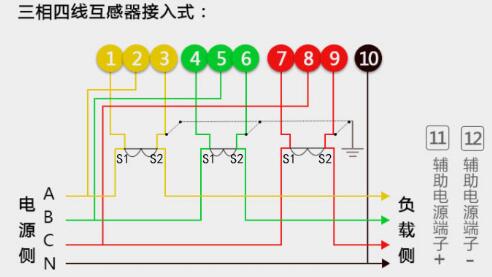

带互感器三相四线电表接线图

带互感器三相四线电表接线图

A黄线,电压线接入2号口,电流线经过第1个电流互感器S1接入1号口输入,S2接入3号口输出

B绿线,电压线接入5号口,电流线经过第2个电流互感器S1接入4号口输入,S2接入6号口输出

C红线,电压线接入8号口,电流线经过第3个电流互感器S1接入7号口输入,S2接入9号口输出

N黑线一般代表零线,直接接入10号口。

怎么选互感器规格:

只要用互感器将电流变到可以电表电流范围以内就可以了,互感器主要看倍数,下面我们举个栗子说明。

电流300安左右,三相电,怎么选电表呢?三相电表最大就是100A的,却要计量300A的电流,这个时候我们就需要选择互感器了,可以选择一个5A的表,在配合一个350/5的电流互感器。

加了互感器的三相四线电表怎么看:

通过互感器的电表,一般电流要大于电表的额定电流就需要用互感器,通过互感器的电表需要知道互感器的规格型号,如果互感器的规格是100/5,那么这个互感器就是20倍,所以这类电表实际电量=读取数值*互感器倍数。

三相四线电表热门型号推荐:

长沙威胜DTSD341-MC3三相四线多功能电能表

杭州华立DTZ545三相四线智能电能表

深圳科陆DTZ719三相四线智能电能表
