三相电表怎么看度数图解

2019-09-06

三相电表根据功能分为简单有功三相电表和智能三相电表,根据接线方式分为,直通式的三相电表和互感式的三相电表,这些三相电表度数都是区别的哦。

三相简单有功电表和直通电表怎么看度数

三相简单有功电表和三相直通电表,一般读数都比较简单,直接读取上面数值就行了,例如威胜DTS343-3,这类电表没有按钮,看电量直接等待数值跳动就行了。

三相智能电表怎么看度数

智能电表一般可以分类计量电量,比如有些地方实行的峰谷电量,威胜dsz331可以分时计量,电表上面两有个按钮,主要是用来方便我们查看数据的,上翻键和下翻建。如下图:

三相电表怎么看度数

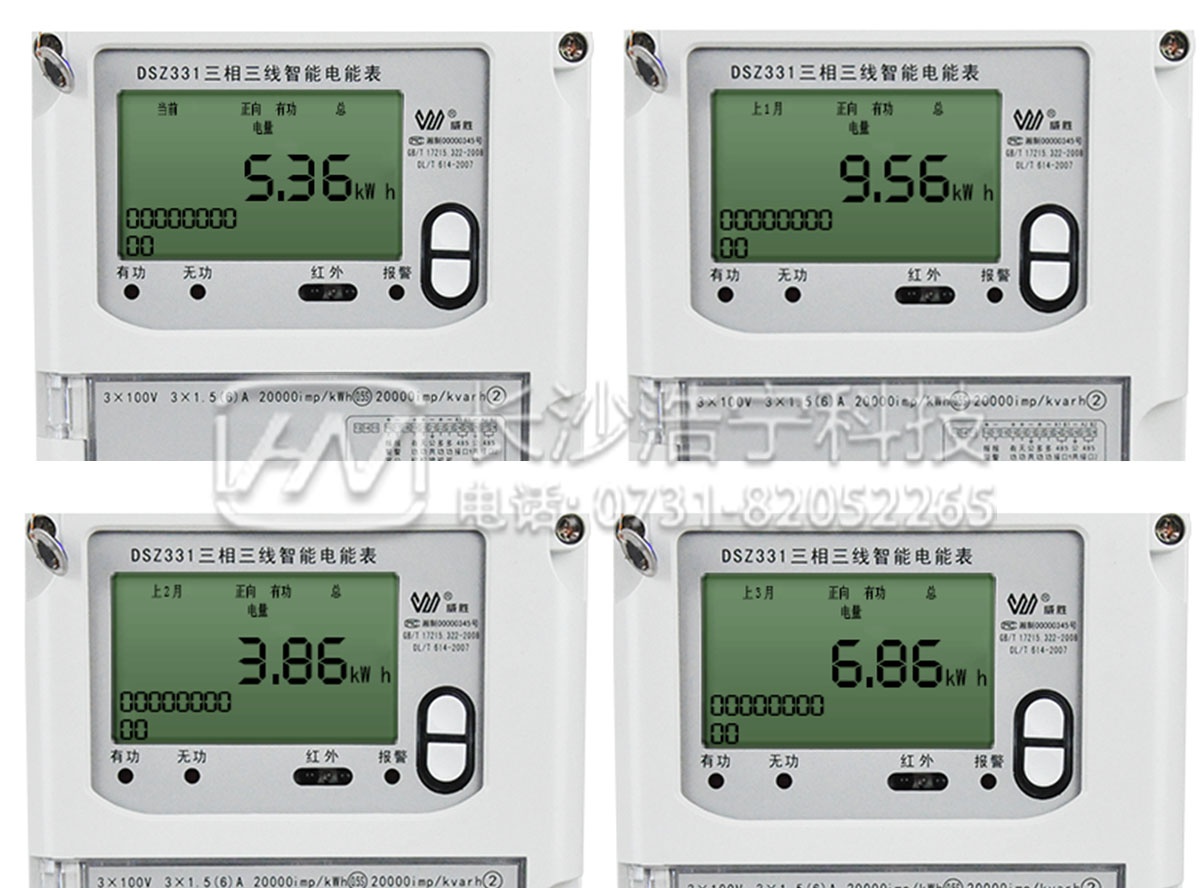

三相智能电表上面有文字显示电量的类别,只要直接读取就行了,如下图:

三相电表怎么看度数

可以读成:

当前正向有功总电量为5.36kw ▪h

上1月正向有功总电量为9.56kw ▪h

上2月正向有功总电量为3.86kw ▪h

上3月正向有功总电量为6.86kw ▪h

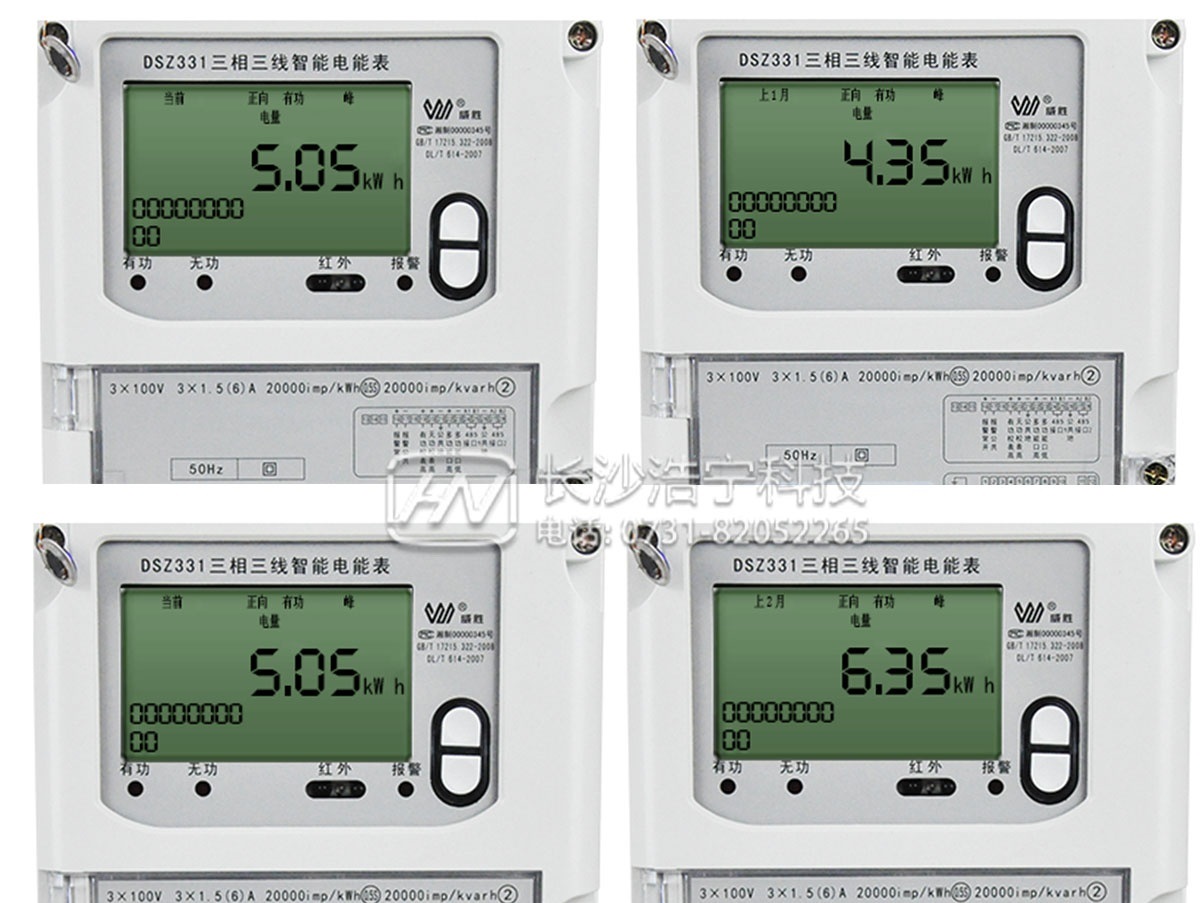

三相电表怎么看度数

可以读成:

当前正向有功峰时期电量为5.05kw ▪h

上1月正向有功峰时期电量为4.35kw ▪h

上2月正向有功峰时期电量为5.05kw ▪h

上3月正向有功峰时期电量为6.35kw ▪h

互感式的三相电表怎么看度数

首先当我们要计算加了互感器的三相四线电表实际记电量的时候,需要知道电流互感器的倍数,互感器的电流比互感器上面都是有写的,互感器的电流比一般是按初级(穿芯)1匝标注,根据电流比等于匝数比可知,穿芯1匝时电流比等于:150/5/1等于30倍,穿芯2匝时电流比等于150/5/2等于15倍,150/5电流互感器1匝穿心,30倍。 2匝穿心,15倍。 3匝穿心,10倍 5匝穿心,6倍。总之,用穿心1匝的倍率,除以穿心匝数,就是实际倍率。

实际用电量=电表显示的用电*电流比/匝数

举个例子

电表显示这个月用的电量为500度电,那么电流互感器上面电流比为300/5A,穿芯2匝,那么实际用电量就是500*300/5A/2=15000度电。

小提示:如果电表还配有电压互感器,还要乘以电压互感器的电压比哦!
