三相电表原理

2022-05-30

三相电表原理是什么,今天浩宁科技的小编就向大家来解答,其实电表的原理电表的说明书里面都会有的哦。

预付费三相电表原理

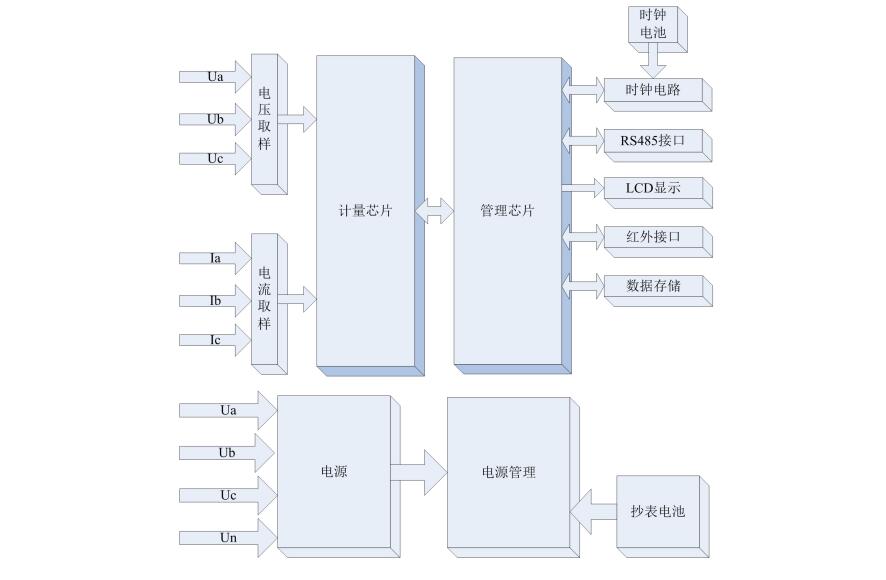

由电流互感器、集成计量芯片、微控制器、温补实时时钟、数据接口设备和 人机接口设备组成。集成计量芯片将来自电压分压,电流互感器的模拟信号转换为数字 信号,并对其进行数字积分运算,从而精确地获得有功电能和无功电能,微控制器依据 相应费率和需量等要求对数据进行处理。其结果保存在数据存储器中,并随时向外部接口提供信息和进行数据交换,如下图:

三相电表原理

三相智能电表原理

智能电表的技术核心部分是对感应式机械电度表的机械计数器直读并远传,它由以光电器件为核心的偏码器和以单片机为核心的处理器两部分组成。

三相电表原理

编码器就是对原有的机械计数器进行改造,加装光电编码装置,它由底板和垂直插板构成,计数器的字鼓上开有两个不同型状的透光孔,在立板的电路上焊有对称分布放置的发射及接收微封装光电耦合对管。这样当计数器的字鼓置于两个立片之间时,就能根据发射接收对管和字鼓上透光孔相对位置的变化编制出不同的二进制码。

处理器以单片机为核心的电路构成。CPU通过串行接口收到的远端上位机下发的读表命令后,它逐位读取各位计数器字鼓对应的接收管的电压(每个字鼓有五对发射接收对管),据电压的不同按照特定的编码原则,把每个字鼓上的窗口值转换成相应的BCD码。 并通过RS-485送出读数值。
