三相电表有哪些接法？

拿到三相电表后，有些人可能会疑惑，不知道电表应该怎么接，有哪些接法。今天就由小编为大家介绍两种三相电表接法。

一、直通式接法（直接接入式）

直通式接法是将三相电路的火线直接接入电表端子，无需额外设备，适用于小电流场景。

核心特点

1.接线逻辑简单：仅需将三相火线（L1、L2、L3）按电表标识，直接接入对应的进线、出线端子，无需连接互感器。
2.依赖电表额定电流：仅适用于线路电流≤电表额定最大电流的场景，常见电表规格如 3×1.5 (6) A、3×5 (20) A，超过则无法直接计量。
3.计量无需换算：电表显示的数值即为实际用电量，无需乘以互感器变比，读数直接可用。

适用场景

• 小功率三相用电设备，如小型三相电机（功率≤10kW）、三相空调外机等。

• 低压小负荷配电场景，如小型商铺、车间的局部三相用电回路，电流稳定且不超过 20A。

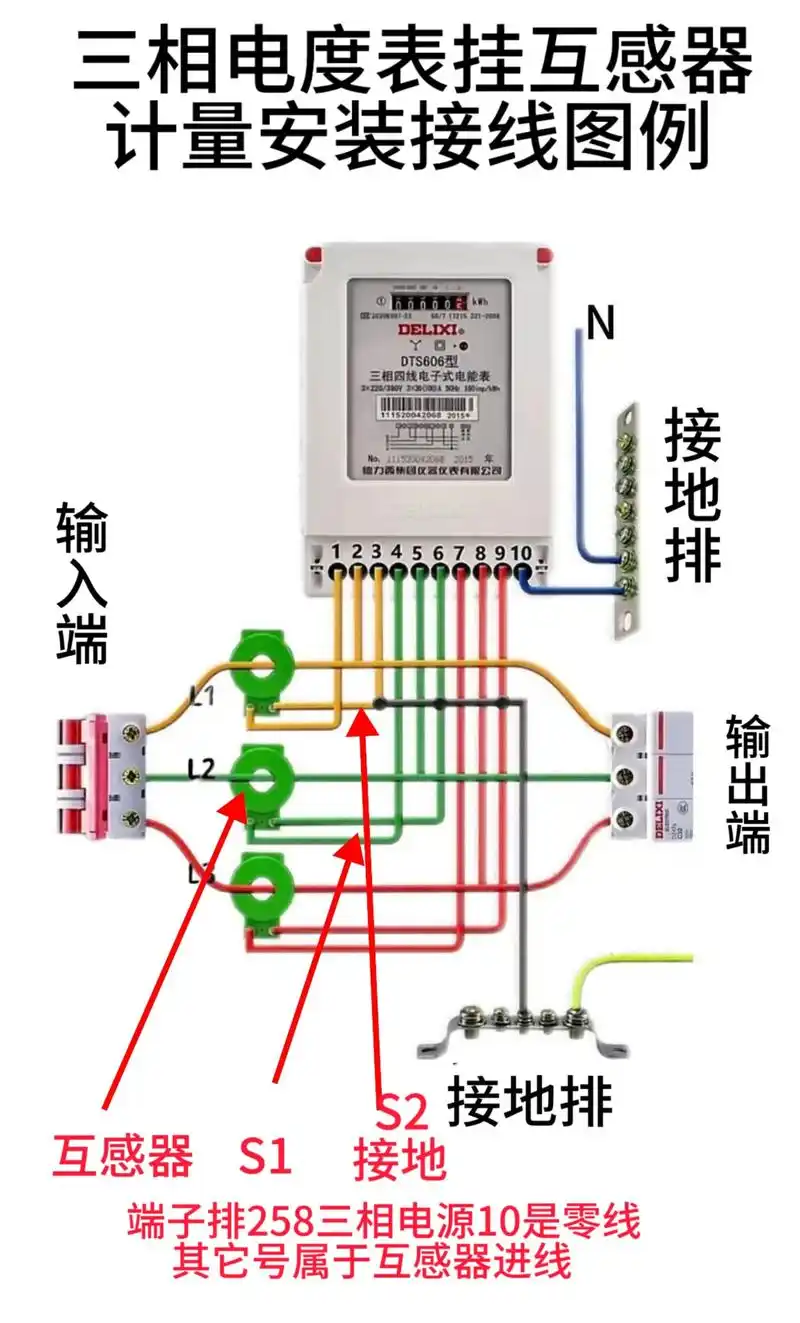

二、经互感器接入法（间接接入式）

经互感器接入法需搭配电流互感器（CT），将线路中的大电流按比例缩小后接入电表，适用于大电流场景。

核心特点

1.需借助电流互感器：三相火线（L1、L2、L3）先分别串联一台电流互感器的 “一次侧”（P1 进、P2 出），互感器 “二次侧”（S1、S2）再接入电表电流端子。
2.计量需换算：电表显示数值需乘以互感器的变比（如 100/5A、200/5A），才是实际用电量（实际电量 = 电表读数 × 变比）。
3.安全要求更高：所有互感器二次侧的 “S2” 端子必须共同接地，防止高压窜入电表，同时避免互感器开路产生危险高压。



适用场景

• 大功率三相用电场所，如工厂大型设备（机床、压缩机）、商场中央空调主机，线路电流常超过 50A。

• 中低压配电系统的主干回路，如车间总配电箱、小区三相动力配电箱的计量回路。

相信在读过本文后，大家都能根据自身情况选择合适的三相电表接法。
