互感器电表怎么接

2022-05-30

一般要测量的电流远远大于电表所能负荷的最大电流,我们就需要使用互感器,那么带互感器电表怎么接呢,现在我们分单相电表和三相电表来问您说明。

三相电表加互感器接线图

三相三线电表接线图

互感器电表怎么接

A电流线经过互感器S1接入1号口,3号口经过S2输出,电压线接入2号口。

B电压线接入5号口,电流线直接接负载

C电流线经过互感器S1接入7号口,9号口经过S2输出,电压线接入8号口。

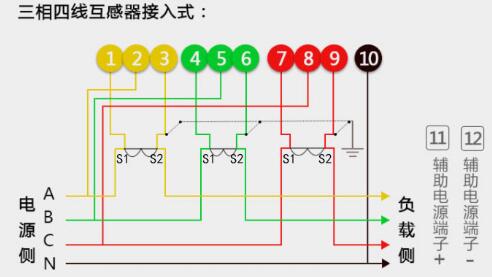

三相四线电表接线图

互感器电表怎么接

翻过接线端子盖,就可以看到三相四线电表接线图。

其中1、4、7接电流互感器二次侧S1端,即电流进线端;

3、6、9接电流互感器二次侧S2端,即电流出线端;

2、5、8分别接三相电源;

10、11是接零端。为了安全,应将电流互感器S2端连接后接地。注意的是各电流互感器的电流测量取样必须与其电压取样保持同相,即1、2、3为一组;4、5、6 为一组;7、8、9 为一组。下面是详细操作。

A黄线,电压线接入2号口,电流线经过第1个电流互感器S1接入1号口输入,S2接入3号口输出

B绿线,电压线接入5号口,电流线经过第2个电流互感器S1接入4号口输入,S2接入6号口输出

C红线,电压线接入8号口,电流线经过第3个电流互感器S1接入7号口输入,S2接入9号口输出

N黑线一般代表零线,直接接入10号口。

单相电表加互感器接线图

第一种:带连片的单相电表与电流互感器接线图

互感器电表怎么接

火线连接到互感器K1并联到电表的1号进线口,K1再并联火线缠绕互感器的连线,K2接零线3号口入,4号口直接解零线出。

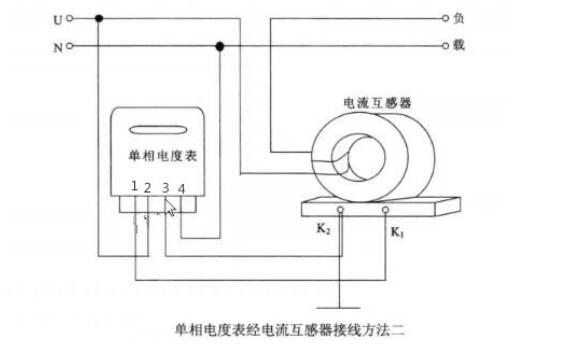

第二种:无连片的单相电表与电流互感器接线图

互感器电表怎么接

K1接电表1号口, k2接电表3号口,零线接入4号口,火线缠绕互感器出来到负载

注意:如果单相电表内的连接片没有断开,K2是禁止接地的,要是电表内的连接片已经拆除,那么K2应该接地。
