  三相电表分为三相三线电表和三相四线电表,接线方法又分为直入式和互感式接法,下面浩宁科技为您整理的普通三相电表接线图,希望对您有所帮助。

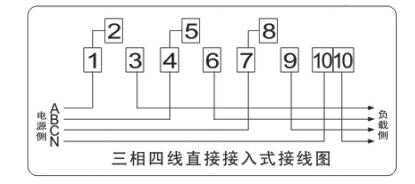

  三相四线电表接线图直入式:

  普通三相电表接线图

  1、3接线柱;4、6接线柱;7、9接线柱分别为A、B、C三相电流线圈,1、4、7接线柱接电源侧A、B、C。3、6、9接线柱接负载。2、5、8接线柱为电压线圈。10、11接线柱接零线N。

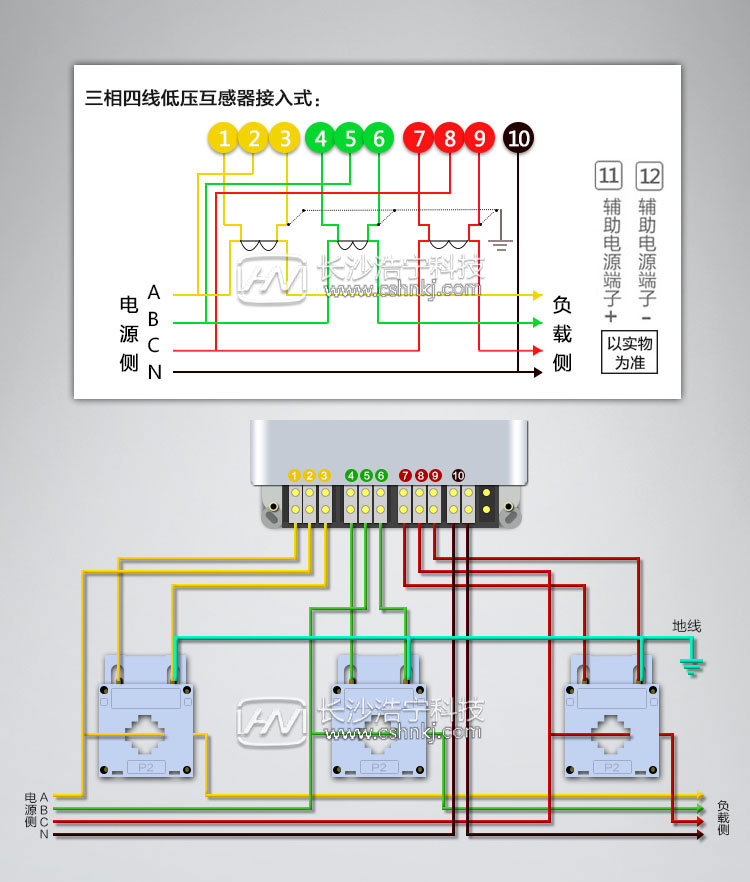

  三相四线电表接线图互感式:

  普通三相电表接线图

  翻过接线端子盖,就可以看到三相四线电表接线图。

  其中1、4、7接电流互感器二次侧S1端,即电流进线端;

  3、6、9接电流互感器二次侧S2端,即电流出线端;

  2、5、8分别接三相电源;

  10、11是接零端。为了安全,应将电流互感器S2端连接后接地。注意的是各电流互感器的电流测量取样必须与其电压取样保持同相,即1、2、3为一组;4、5、6 为一组;7、8、9 为一组。下面是详细操作。

  A黄线,电压线接入2号口,电流线经过第1个电流互感器S1接入1号口输入,S2接入3号口输出

  B绿线,电压线接入5号口,电流线经过第2个电流互感器S1接入4号口输入,S2接入6号口输出

  C红线,电压线接入8号口,电流线经过第3个电流互感器S1接入7号口输入,S2接入9号口输出

  N黑线一般代表零线,直接接入10号口。

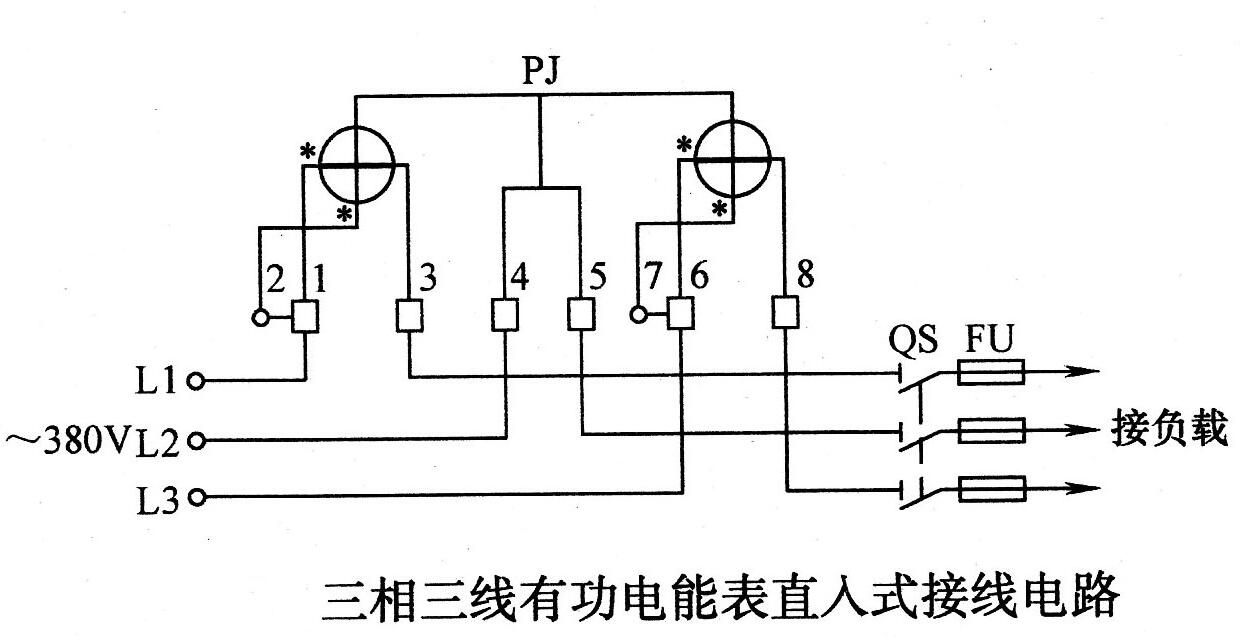

  三相三线电表接线图直入式:

  普通三相电表接线图

  L1进线接入电表1号口,1号口接入电压线,3号口接出线

  L2进线接入电表4号口,5号口接出线

  L3进线接入电表6号口,7号口接入电压线,8号口接出线

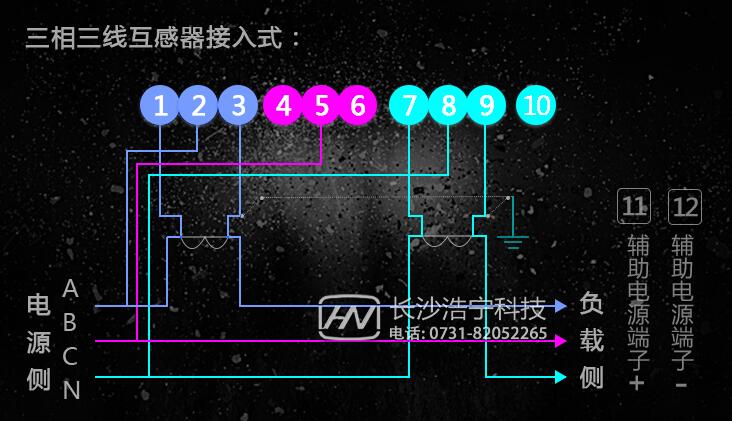

  三相三线电表接线图互感式:

  普通三相电表接线图

  A电流线经过互感器S1接入1号口,3号口经过S2输出,电压线接入2号口。

  B电压线接入5号口,电流线直接接负载

  C电流线经过互感器S1接入7号口,9号口经过S2输出,电压线接入8号口。

  三相三线和三相四线有什么区别

  三相四线和三相三线的区别主要是接线方式的不同,是由用户的进线和用电性质决定的,如果用户是纯三相制电器,如三相变压器,三相电动机等,可以使用三相三线制的表,三相三线制只能提供380V供电,只有三根线,没有零线,负载不平衡时候无法通过零相回馈电流,容易烧毁用电器。如果用户有单相负荷又有三相负荷(既有220v,又有380v),就要使用三相四线制的电表。
